HW-GXB-I 系列高效細粉分離器
產品詳細介紹
1HW-GXB-I 系列高效細粉分離器
1型號說明
HW：規格
GXB：系列號 I：高效細粉分離器
由頂部俯視，煤粉氣流逆時針方向進入者為左旋（Z）
順時針方向進入者為右旋（Y）
2 結構特點
（1） 分離器進口采用變角，改善入口氣流渦旋及入口管段磨損
（2） 分離器上部管接頭可以回旋任意角度，方便用戶設計安裝
（3） 百葉窗式濃縮結構，提高煤粉捕集能力，降低阻力，提高分離效率
（4） 消組旋流導流器，降低阻力，改善氣流渦旋
3 性能指標
（1）效率 η=90 ± 2%
（2 ）阻力系數 ζ=130

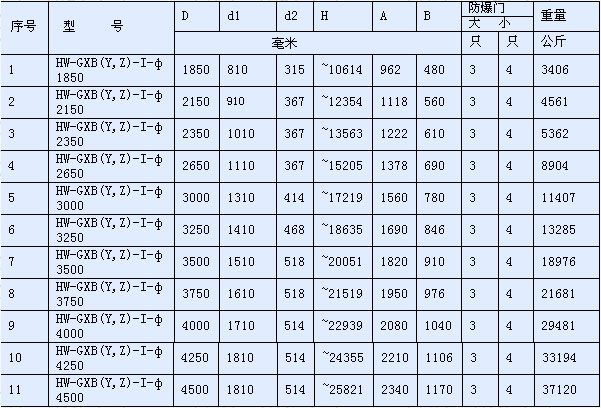

4 規格
2HW-XB-I 系列細粉分離器
1 型號說明
HW ：設計代號
XB ：細粉分離器
I ：系列代號
由頂部俯視，煤粉氣流逆時針方向進入者為左旋（Z ），順時針方向進入者為右旋（Y ）
2 結構特點
（1） 分離器進口采用變角改善入口氣流渦旋及入口管段磨損
（2） 分離器上部管接頭可以回轉任意角度，方便用戶設計安裝
3 性能指標
（1 ）效率 η=78-80%
（2 ）阻力系數 ζ=150
4 選型方法
其中， D- 直徑，米
V tf - 通風量，立方米 / 時
W- 外筒體截面流速，取 3~3.5 米 / 秒

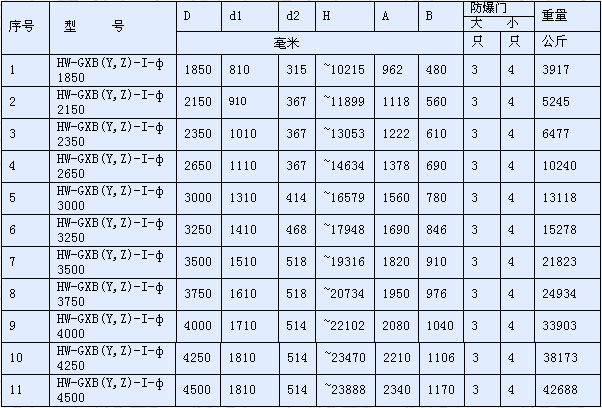

5 規格
